一、產品概述

SY900無紙記錄儀1通道到4通道，每通道支持萬能輸入，可單獨設置組態和輸入類型，

儀表還配有U盤接口、232數據線接口和數據管理軟件，用戶可通過U盤或者數據線來轉存儀表內的數據

到電腦，記錄儀配用的電腦專用數據分析軟件，可自動生成時時及歷史數據列表和曲線圖，方便用戶對記

錄數據進行跟蹤查看、分析、統計等。

二、產品用途

SY900系列記錄儀配接不同傳感器或變送器可對不同物理量進行測量和記錄，記錄儀可用作：

溫度記錄儀：溫度范圍-200-1600℃可選，配溫度傳感器

溫濕度記錄儀：溫度范圍-200-1600℃可選，濕度范圍0-100%RH，配單溫度、單濕度或溫濕度傳感器

電壓電流記錄儀：電壓范圍0-2000V可選，電流范圍0-2000A可選、配電壓變送器、電流變送器

壓力記錄儀：壓力范圍-200-200Mpa可選，配壓力傳感器

液位記錄儀：液位范圍0-100米可選，配液位傳感器

風速記錄儀：0-50米/秒可選，配風速傳感器

土壤溫濕度記錄儀：溫度范圍-50-100可選，濕度范圍0-100%RH，配土壤溫濕度傳感器

其他：如拉力、扭矩、PH、電量、功率、頻率等均可使用SY900系列記錄儀配上相應的傳感器或變送器來

進行測量和記錄。

三、功能特點和技術參數

01、記錄測量通道數：1-4通道，可根據要求定做1通道、2通道、3通道、4通道。

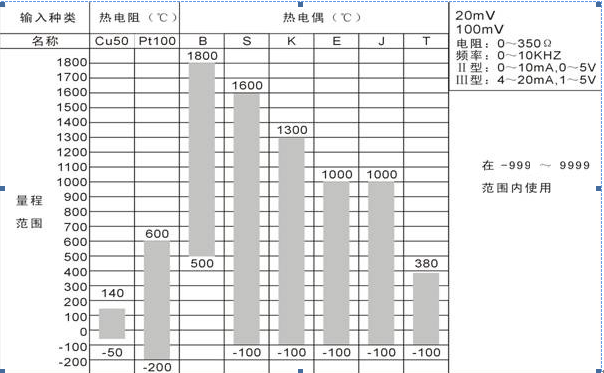

02、測量范圍和輸入信號：各種輸入信號均可，下表是輸入類型和量程范圍表

03、精度：、±0.2%F?S（即測量范圍滿量程的±0.2%）

04、記錄間隔時間和存儲容量：

記錄間隔zui小1秒，以秒為單位，用戶可自行設置，儲存容量為259200條數據，如1秒鐘記錄一次可以記錄3天。

05、系統參數設定：儀表可以設置管理密碼，調整系統時間，各通道輸入信號切換、各種測量范圍任意設

定、小數點位置調整，每通道測量誤差修正值設定、等各種參數。

06、儀表顯示：時時顯示當前測量值（可分別查看各通道數據，也可在一個屏幕上同時查看所有通道的數

值），時時顯示當前測量曲線圖、柱狀圖，可查閱歷史數據，歷史曲線圖。

07、顯示器：藍屏128×64點陣液晶顯示屏，LED背光

08、電源：85-265VAC、50Hz±5%

11、功耗：＜8W

12、饋電：1組DC24V輸出

13、熱電偶冷端補償誤差：±1℃

14、斷電保護時間：用FLASHMEMORY保存設置參數和歷史數據，斷電后數據可一直保存、采用硬件時鐘、

掉電后也能準確運行。

15、使用環境：溫度：0-50℃ ，相對濕度：0-85%RH

16、輸出：2個繼電器輸出，用戶可根據要求自由設定作為其中某通道的上限或者下限，觸點容量3A、220V，

默認為常開

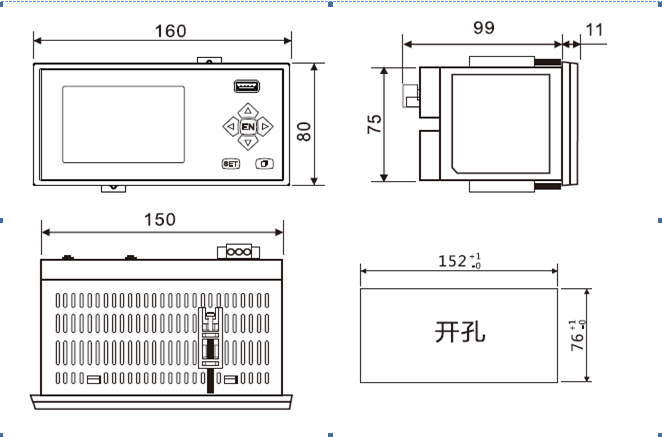

17、外型尺寸：

18、U盤導出功能：儀表標配有U盤輸出口，可將所有儲存于儀表的數據通過U盤導出上傳到電腦

19、232通訊：儀表標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、可上傳

歷史數據等

20、數據管理軟件：儀表配有數據管理軟件，軟件采用流行的windows界面；可以通過簡單操作，

完成記錄儀的各項參數設置，軟件支持聯機狀態下的時時數據和時時曲線顯示，使用軟件可讀取歷史數據

，讀取方式可全部讀取或者根據時間短選擇性讀取，被讀取的歷史數據，軟件會將其自動轉換成數據列

表和歷史曲線圖，另外用戶還可根據需要自定義調整歷史曲線圖的時間長短、測量記錄數據的顯示范圍及

量程間隔刻度等。軟件支持?jǐn)?shù)據導出，所有數據可以按照Txt或者Excel、Jpg格式進行導出。

20、485通訊：可增加485通訊，可支持1公里內儀表和電腦的實時通訊（該功能為儀表選配功能，定貨

需說明）

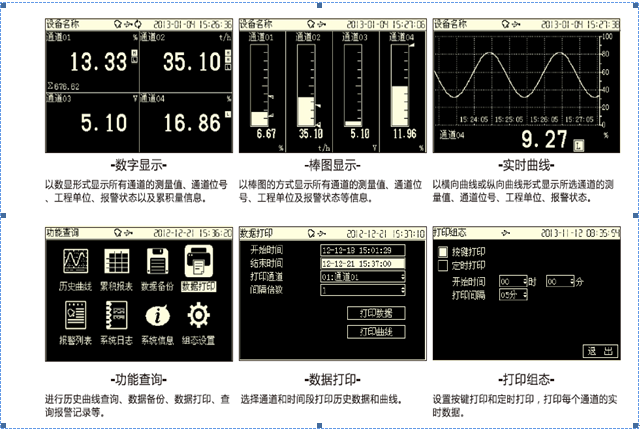

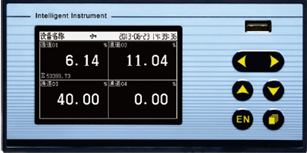

三、儀表部分顯示畫面

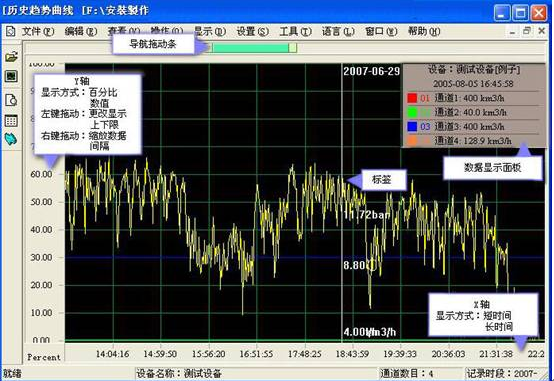

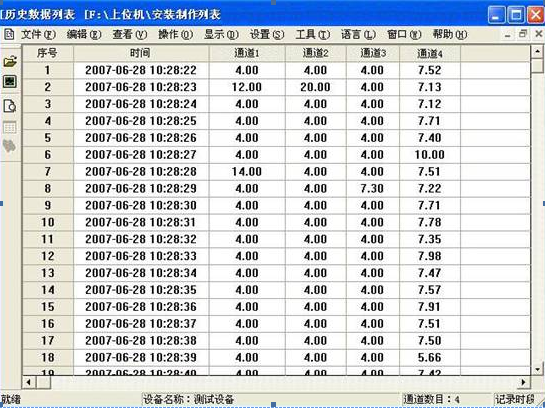

四、電腦軟件部分顯示畫面

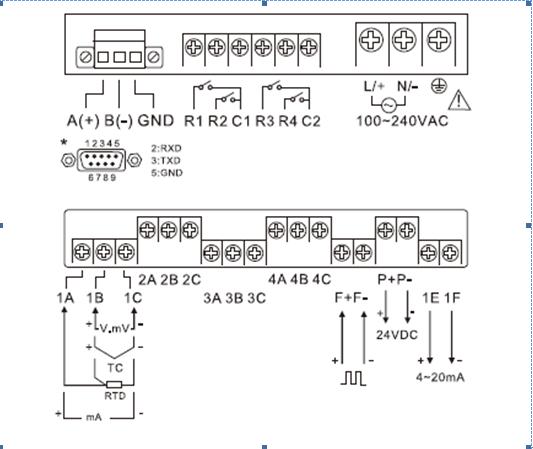

五、儀表接線圖

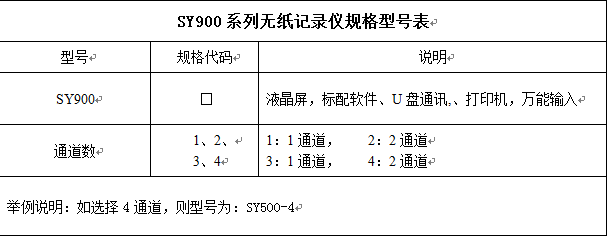

六、產品型號規格選擇表
