一、產品概述

SY2000無紙溫度記錄儀1通道到16通道，每通道支持各種信號切換輸入，均可單獨設置

組態和輸入類型，可測量-200-1800℃區間范圍內的溫度，還配有U盤接口、232數據線接口和數據管理

軟件，用戶可通過U盤或者數據線來轉存儀表內的數據到電腦，記錄儀配用的電腦專用數據分析軟件，

可自動生成時時及歷史數據列表和曲線圖，方便用戶對記錄數據進行跟蹤查看、分析、統計等。

二、功能特點和技術參數

01、記錄測量通道數：1-16通道，可根據要求定做1通道、2通道、3通道……16通道。

02、溫度測量范圍：區間 -200-1800℃（用戶可根據需要自行在儀表上設置溫度測量范圍）

03、支持傳感器輸入信號：

熱電阻：PT100、CU50   熱電偶：K、E、S、J、B、T

標準電壓：0-5V、1-5V   標準電流：4-20mA、0-10mA   電阻信號：0-350歐      頻率信號：0-10KHZ

04、精度：±0.2%F?S（即測量范圍滿量程的±0.2%）

05、記錄間隔時間和存儲容量：

記錄間隔zui小1秒，以秒為單位，用戶可自行設置，儲存容量為248M

06、系統參數設定：儀表可以設置管理密碼，調整系統時間，各通道輸入信號切換、各種測量范圍

任意設定、小數點位置調整，每通道測量誤差修正值設定、等各種參數。

07、儀表顯示：時時顯示當前測量值（可分別查看各通道數據，也可在一個屏幕上同時查看所有通

道的數值），時時顯示當前測量曲線圖、柱狀圖，可查閱歷史數據，歷史曲線圖。

08、顯示器：藍屏138×138（5.4寸）顯示屏，LED背光

09、電源：85-265VAC、50Hz±5%

10、功耗：＜8W

11、饋電：每通道標配1組DC24V輸出

12、熱電偶冷端補償誤差：±1℃

13、斷電保護時間：用FLASHMEMORY保存設置參數和歷史數據，斷電后數據可一直保存、采用硬

件時鐘、掉電后也能準確運行。

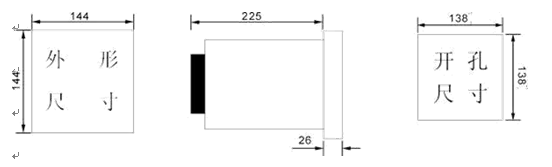

14、外型尺寸：

15、U盤導出功能：儀表標配有U盤輸出口，可將所有儲存于儀表的數據通過U盤導出上傳到電腦

16、232通訊：儀表標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、

可上傳歷史數據等

17、數據管理軟件：儀表配有數據管理軟件，軟件采用流行的windows界面；可以通過簡單操作，

完成記錄儀的各項參數設置，軟件支持聯機狀態下的時時數據和時時曲線顯示，使用軟件可讀取歷史

數據，讀取方式可全部讀取或者根據時間短選擇性讀取，被讀取的歷史數據，軟件會將其自動轉換成

數據列表和歷史曲線圖，另外用戶還可根據需要自定義調整歷史曲線圖的時間長短、測量記錄數據的

顯示范圍及量程間隔刻度等。軟件支持數據導出，所有數據可以按照Txt或者Excel、Jpg格式進行導出。

18、485通訊：可增加485通訊，可支持1公里內儀表和電腦的實時通訊（選配功能，定貨需說明）

19、繼電器輸出：可增加zui多12個繼電器輸出，用戶可根據要求自由設定作為其中某通道的上限、

上上限或者下限，下下限，觸點容量3A、220V，默認為常開量3A、220V，默認為常開（選配功能，

定貨需說明）

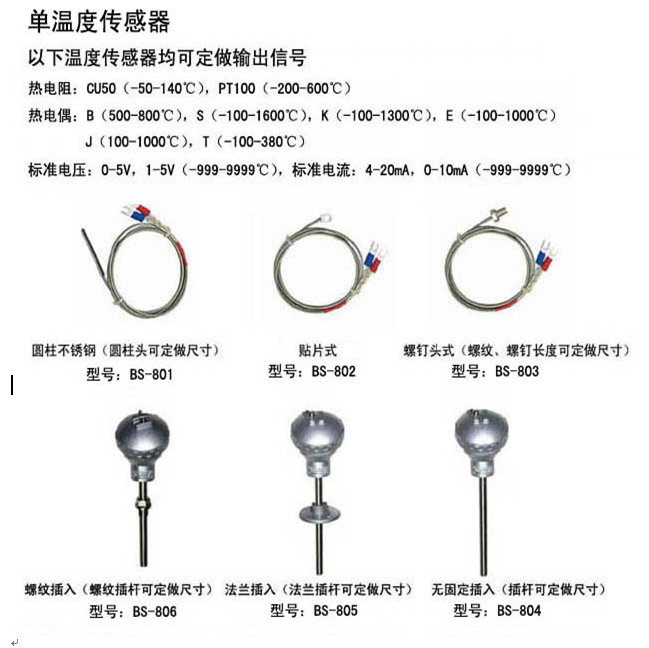

20、溫度傳感器選擇、對應輸入信號和測量范圍（用戶可選擇配套的傳感器，也可自行配置傳感器）

三、儀表部分顯示畫面

四、電腦軟件部分顯示畫面

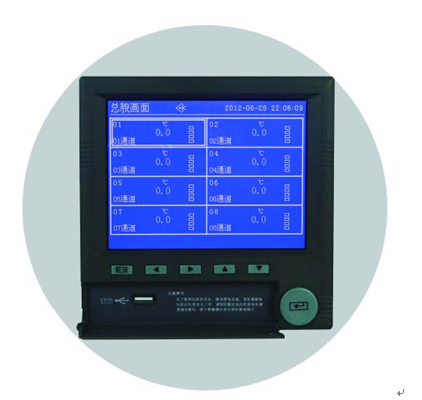

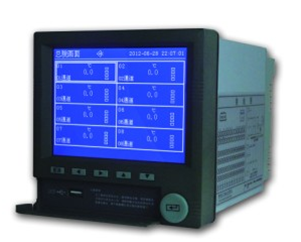

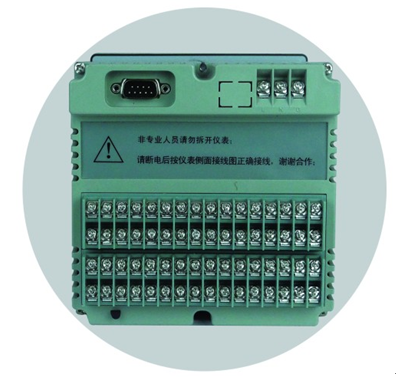

五、儀表多角度圖片

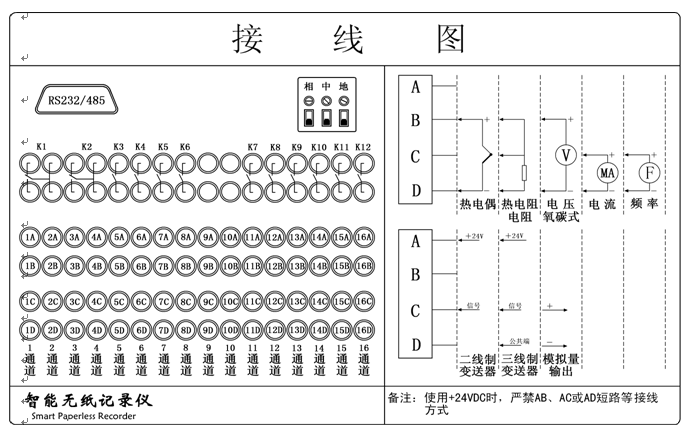

六、儀表接線圖

繼電器觸點輸出接線

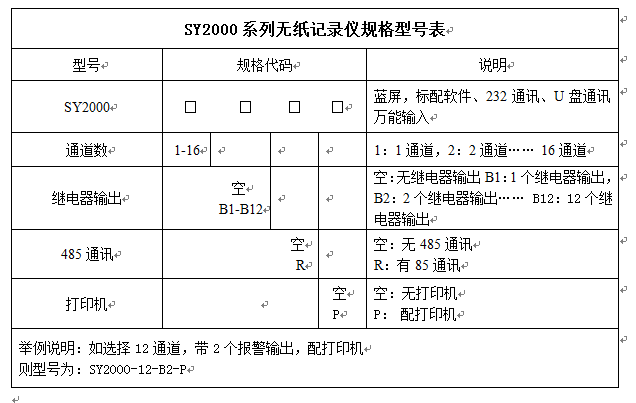

七、產品型號規格選擇表
