一、產品概述

SY500帶打印溫度記錄儀1通道至4通道，每通道支持各種信號切換輸入，均可單獨設置

組態和輸入類型，可測量-200-1800℃區間范圍內的溫度，還配有U盤接口、232數據線接口和數據管理

軟件，用戶可通過U盤或者數據線來轉存儀表內的數據到電腦，記錄儀配用的電腦專用數據分析軟件，

可自動生成時時及歷史數據列表和曲線圖，方便用戶對記錄數據進行跟蹤查看、分析、統計等

二、功能特點和技術參數

01、記錄測量通道數：1-4通道，可根據要求定做1通道、2通道、3通道、4通道。

02、溫度測量范圍：區間 -200-1800℃（用戶可根據需要自行在儀表上設置溫度測量范圍）

03、支持傳感器輸入信號：

熱電阻：PT100、CU50   熱電偶：K、E、S、J、B、T

標準電壓：0-5V、1-5V   標準電流：4-20mA、0-10mA   電阻信號：0-350歐      頻率信號：0-10KHZ

04、精度：0.2%F?S（即測量范圍滿量程的±0.2%）

05、記錄間隔時間和存儲容量：

記錄間隔zui小1秒，以秒為單位，用戶可自行設置，儲存容量為259200條數據，如1秒鐘記錄一次可以記錄3天。

06、系統參數設定：儀表可以設置管理密碼，調整系統時間，各通道輸入信號切換、各種測量范圍任意設

定、小數點位置調整，每通道測量誤差修正值設定、等各種參數。

07、打印功能：儀表配有打印機，可現場打印所有數據和曲線。

08、打印紙寬度：57mm

09、儀表顯示：時時顯示當前測量值（可分別查看各通道數據，也可在一個屏幕上同時查看所有通道的數

值），時時顯示當前測量曲線圖、柱狀圖，可查閱歷史數據，歷史曲線圖。

10、顯示器：藍屏128×64點陣液晶顯示屏，LED背光

11、電源：85-265VAC、50Hz±5%

12、功耗：＜8W

13、饋電：1組DC24V輸出

14、熱電偶冷端補償誤差：±1℃

15、斷電保護時間：用FLASHMEMORY保存設置參數和歷史數據，斷電后數據可一直保存、采用硬件時鐘、

掉電后也能準確運行。

16、繼電器輸出：2個繼電器輸出，用戶可根據要求自由設定作為其中某通道的上限、上上限或者下限、

下下限，觸點容量3A、220V，默認為常開

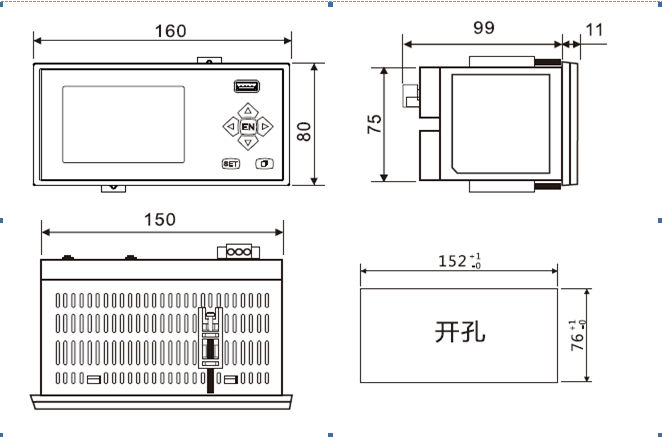

17、外型尺寸：

18、U盤導出功能：儀表標配有U盤輸出口，可將所有儲存于儀表的數據通過U盤導出上傳到電腦

19、數據管理軟件：儀表配有數據管理軟件，軟件采用流行的windows界面；可以通過簡單操作，完成

記錄儀的各項參數設置，軟件支持聯機狀態下的時時數據和時時曲線顯示，使用軟件可讀取歷史數據，

讀取方式可全部讀取或者根據時間短選擇性讀取，被讀取的歷史數據，軟件會將其自動轉換成數據列表

和歷史曲線圖，另外用戶還可根據需要自定義調整歷史曲線圖的時間長短、測量記錄數據的顯示范圍及

量程間隔刻度等。軟件支持?jǐn)?shù)據導出，所有數據可以按照Txt或者Excel、Jpg格式進行導出。

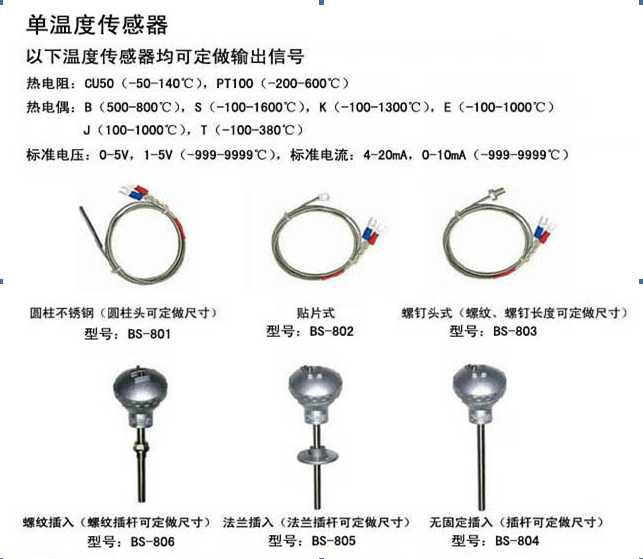

20、溫度傳感器選擇、對應輸入信號和測量范圍（用戶可選擇配套的傳感器，也可自行配置傳感器）

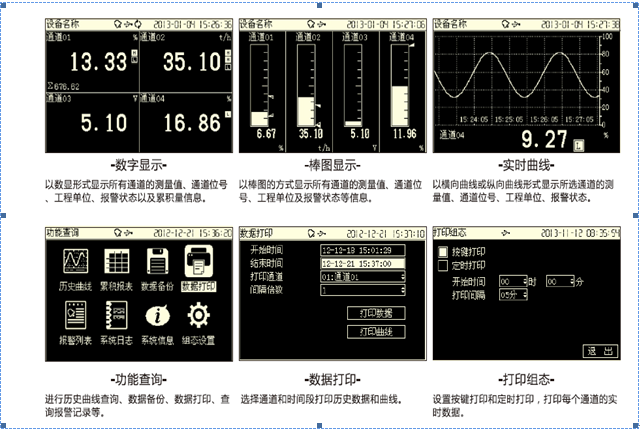

三、儀表部分顯示畫面

四、打印結果樣本（儀表打印分為兩種方式）：

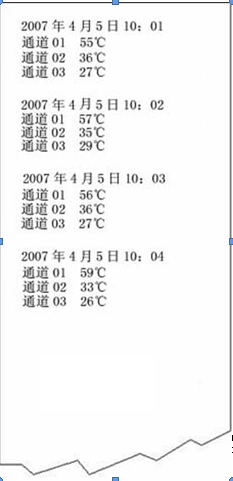

1、定時自動即時打印

注：此打印方式只可打印數據，不能打印曲線，打印方式為設置好打印間隔（最短間隔時間1分鐘，以分鐘為單位，

最長間隔24小時），儀表會根據時間間隔自動定時打印。如3通道的記錄儀，設置打印間隔為1分鐘一次，打印畫面

如下圖：

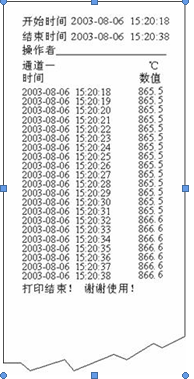

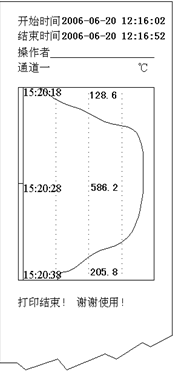

2、歷史數據、曲線打印

注：此打印方式可打印歷史數據（最短間隔1秒，可自由設定間隔時間），歷史曲線，打印方式為手動選擇打印開始時間和結束時間，并選擇打印數據或者曲線來打印

如3通道的記錄儀，記錄間隔設置為1秒一次，當用戶想將數據打印出來的時候，只需進入儀表歷史打印設置界面，進入該界面后用戶可以選擇打印開始時間和打印結束時間，然后再選擇打印數據或者打印曲線，打印結果如下：

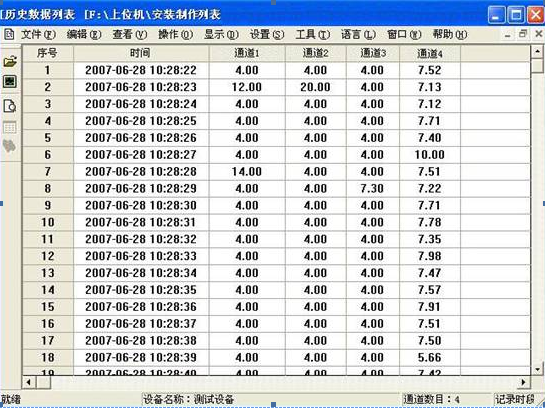

五、電腦軟件部分顯示畫面

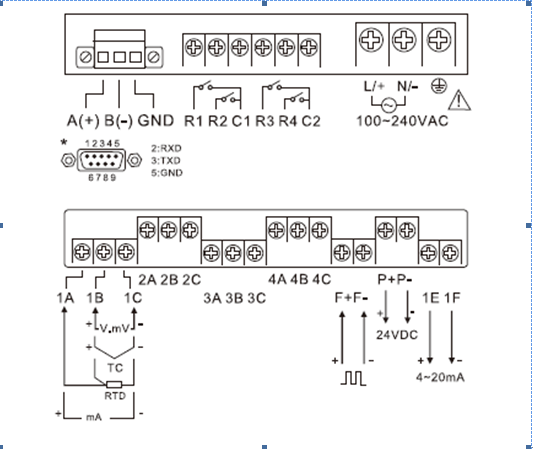

六、儀表接線圖

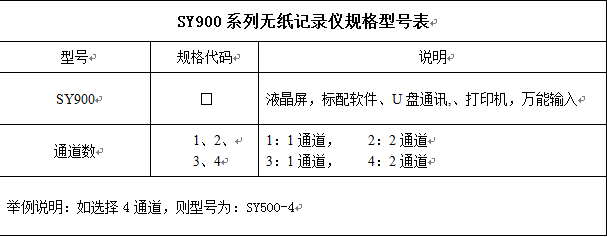

七、產品型號規格選擇表
