一、產品概述

    BS-205D系列直流電流變送器是一種利用光電隔離原理將被測直流電壓轉換成與原邊電流成比例輸出的直流電流或直流電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點.廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測.，用于測量交流電壓，過載能力強高，DIN導軌安裝，原副邊高度絕緣。

二、產品基本功能和技術參數

01、輸入電流：00-100A，0-300A，0-,500A，0-800A，0-1000A，自定義（可根據用戶要求定做量程）

02、輸出信號：標準電壓DC0-5V, DC0-10V ，標準電流DC 4-20mA,DC 0-20mA

03、精度：0.5%

04、線性度誤差：0.2%

05、供電電源：DC24V

06、反應時間：小于10ms

07、耗電：20mA，（電流輸出型+IS）

08、負載電阻：大于5000歐（電壓輸出型），小于450歐（電流輸出型）

09、工作溫度：-10-70℃

10、儲存溫度：-55-85℃

11、重量：約0.2Kg

12、工作濕度：20-85%，無凝露環境

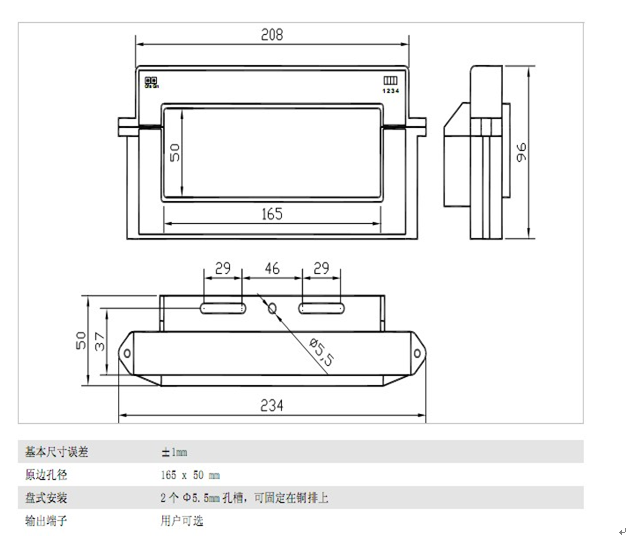

三、結構圖

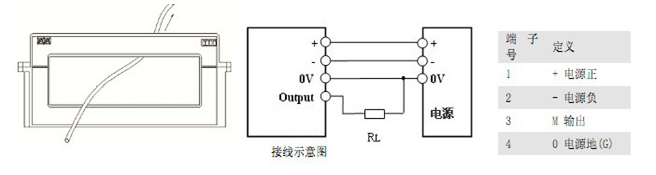

四、接線圖：

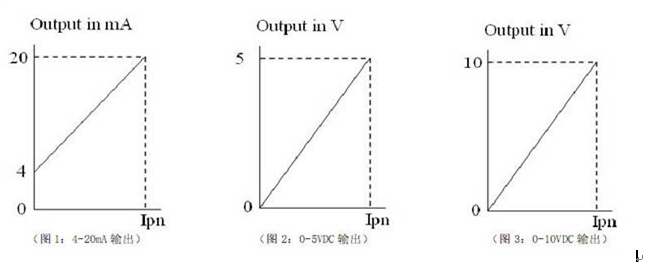

五、輸出曲線

六、注意事項

01、接線時注意接線端子的裸露導電部分，盡量防止ESD沖擊，需要有專業施工經驗的工程師才能對該產品進行接線操作.電源、輸入、輸出的各連接導線必須正確連接.不可錯位或反接，否則可能導致產品損壞.

02、產品安裝使用環境應無導電塵埃及腐蝕性

03、產品上所安裝的電位器為公司內部調試校準所用，用戶不可調整.

04、劇烈震動或高溫也可能導致產品損壞，請注意使用場合.

05、請注意電擊危險，安裝好后.操作人員勿觸摸任何裸露導電部分.必要時可對傳感器進行防護.
